鋸齒指形簧片-為極限壓縮空間應用設計[易密斯

發布時間：2022-09-13 文章作者：易密斯 文章來源：易密斯 73

        易密斯（EMS）電子材料有限公司是一家以屏蔽材料和導熱材料為主要產品的生產廠家，處于國內技術領先地位，屬于行業中的優秀企業之一。金屬指形簧片是該公司提供的重要產品類型之一，通常用于各種電子產品外殼的安裝結構中，能夠提供良好的電磁屏蔽和導電接地功能。

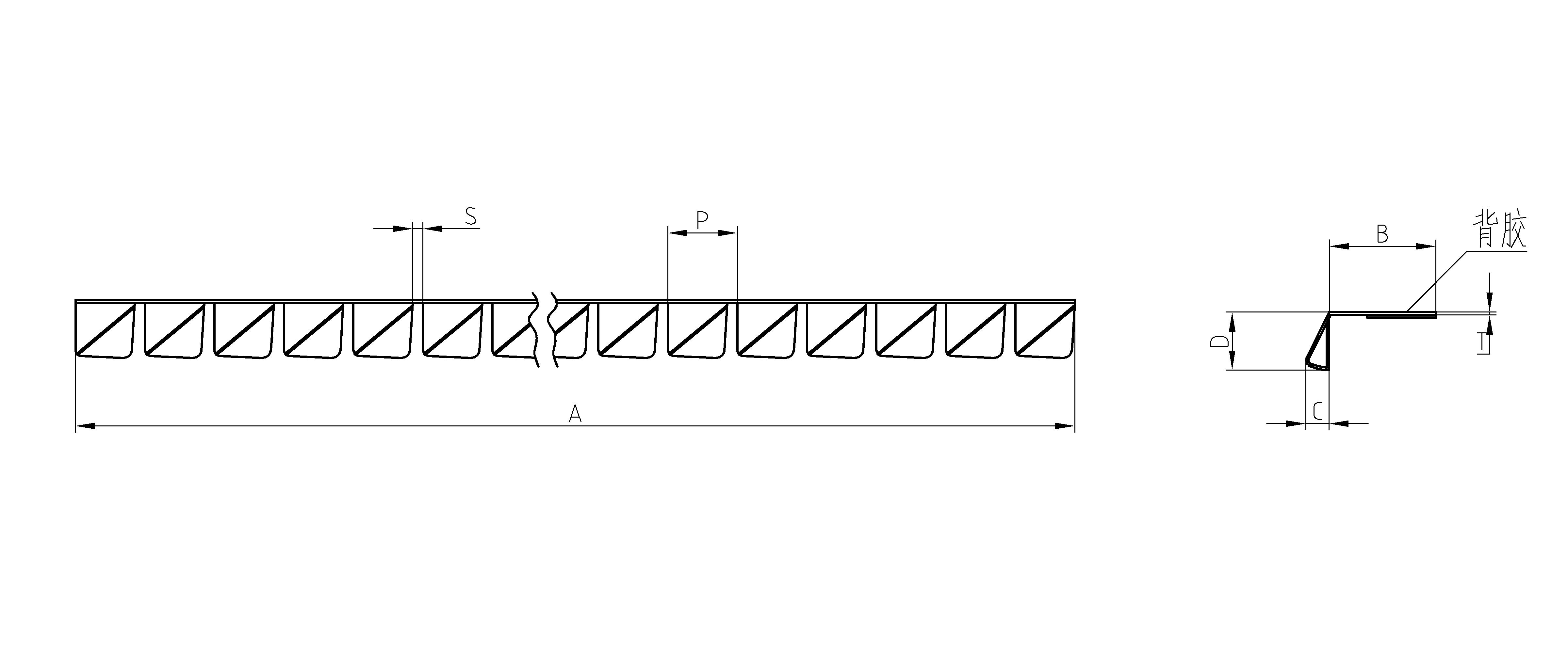

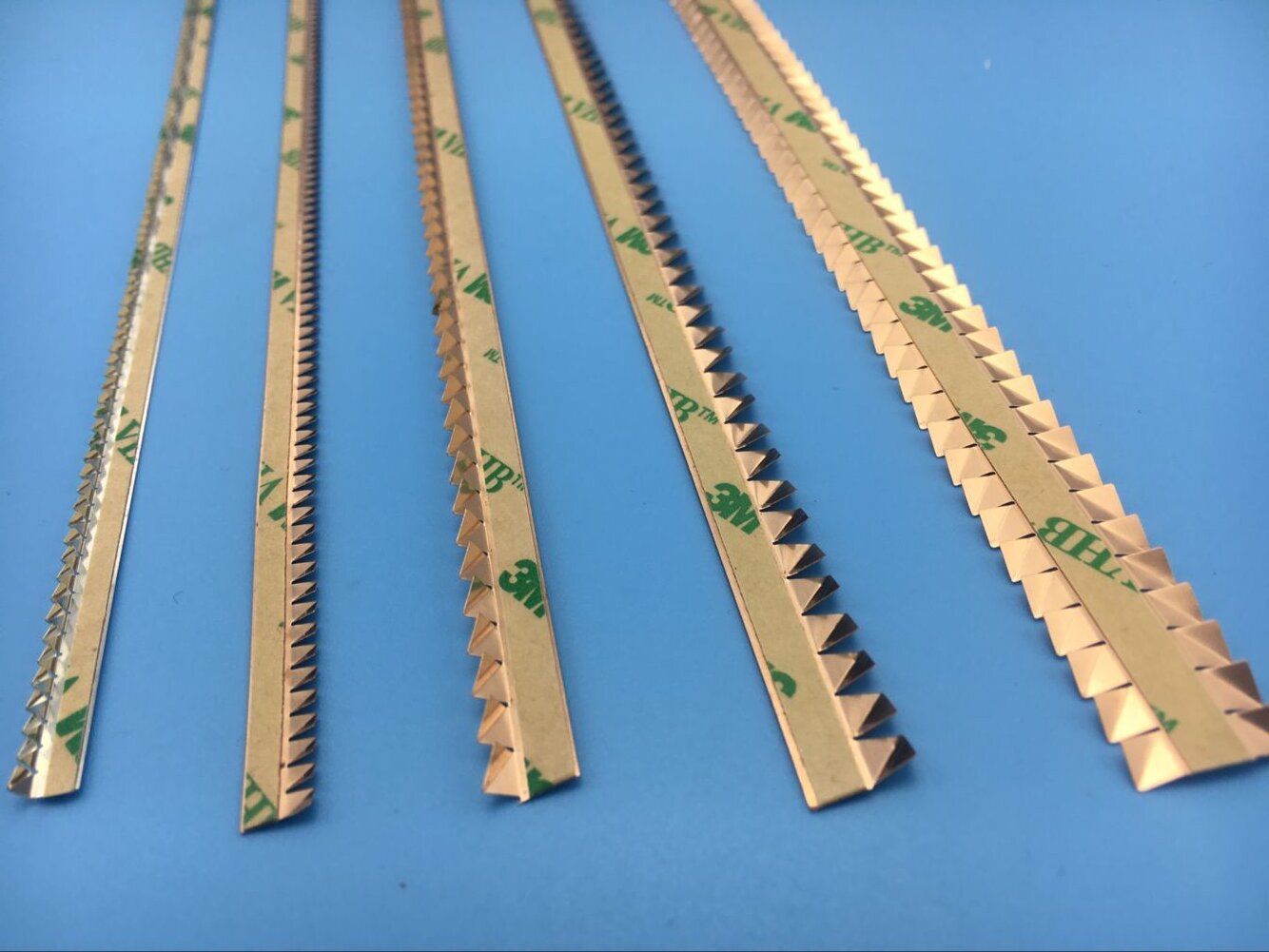

                                                   圖1 扭轉型指形簧片的實物圖和結構示意圖

       圖1中所展示的是一款標準的扭轉型指形簧片產品，這類型產品的指形結構采用特別的可扭轉折疊設計。因此，扭轉型簧片的可壓縮空間非常大，推薦的壓縮量范圍為20%-95%，幾乎可以將簧片完全折疊壓扁。這也正是扭轉型指形簧片的最大特點，這是一種專門為極限壓縮空間應用而設計的產品，安裝法蘭的高度和寬度都可以降到最低，將空間利用到極致。如圖1中的標準型產品，采用的是PSA壓敏膠的安裝方式，而為了能夠應對更多的安裝結構，易密斯還開發了幾種常用的變形結構產品，簡單介紹一下。

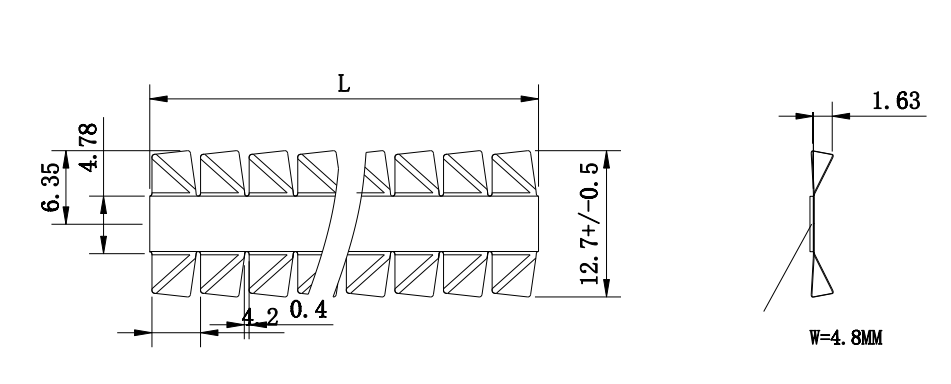

        雙向扭轉型指形簧片，從圖中可以看到，在壓敏膠粘合面的兩側，都設計有可扭轉折疊的指形結構。相當于一次安裝，起到了兩條簧片的作用，再次節省了安裝空間。

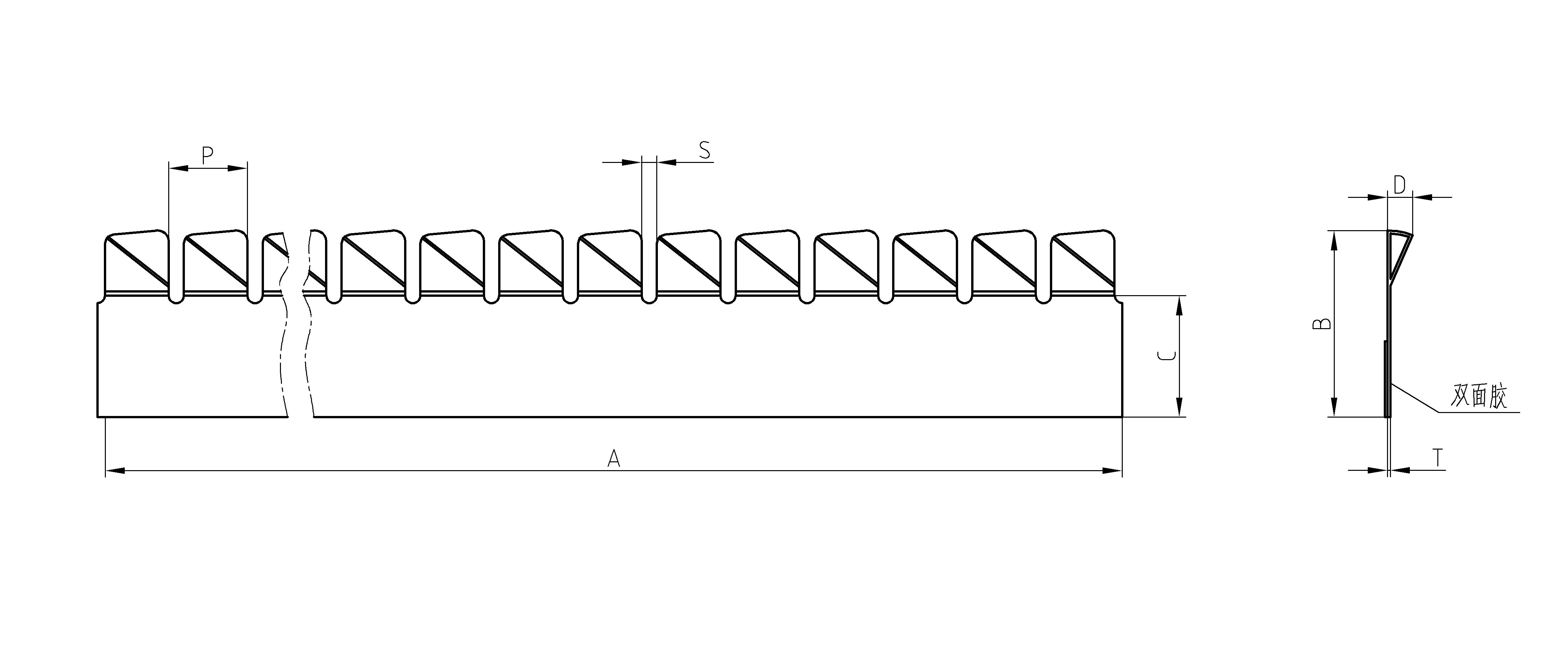

       直角扭轉型指形簧片，這種產品在使用時的安裝面和接觸配合面，呈互相垂直的空間關系。有可能是電子產品結構設計上的位置關系，也有可能是配合面的空間實在過于狹小，導致沒有安裝面的鋪設空間，不得已而采用這種結構的簧片。

       材質方面，扭轉型指形簧片系列可以提供高性能型的鈹銅簧片，也可以提供經濟型的不銹鋼簧片。鈹銅簧片的優點在于拉伸強度和導電性能都要更加出色；而不銹鋼簧片的優點在于，性能不算太差的情況下，價格卻要低很多，屬于成本效益高的解決方案。另外，鈹銅簧片還接受各種電鍍工藝的定制處理，以滿足客戶的表面兼容性需求，有亮鎳、亮錫和鍍鋅鉻酸鹽處理。

扭轉型指形簧片的主要特點：

• 指形結構采用特別的可扭轉折疊設計

• 可壓縮空間非常大，推薦的壓縮量范圍為20%-95%

• 專門為極限壓縮空間應用而設計，安裝法蘭的高度和寬度都可以降到最低

• 雙向扭轉型指形簧片，在壓敏膠粘合面的兩側，都設計有可扭轉折疊的指形結構

• 直角扭轉型指形簧片，使用時的安裝面和接觸配合面，呈互相垂直的空間關系

• 邊緣卡裝式扭轉型指形簧片，主要用于不適合使用壓敏膠的應用環境

• 可以提供高性能型的鈹銅簧片，也可以提供經濟型的不銹鋼簧片

• 鈹銅簧片還接受各種電鍍工藝的定制處理，以滿足客戶的表面兼容性需求



扭轉型指形簧片的典型應用：

• 屏蔽機箱，屏蔽機艙

• 屏蔽實驗室，屏蔽門窗

• 電路板接地

• 高溫電磁屏蔽

• 電信設備，通訊設備

• 小型便攜式設備
